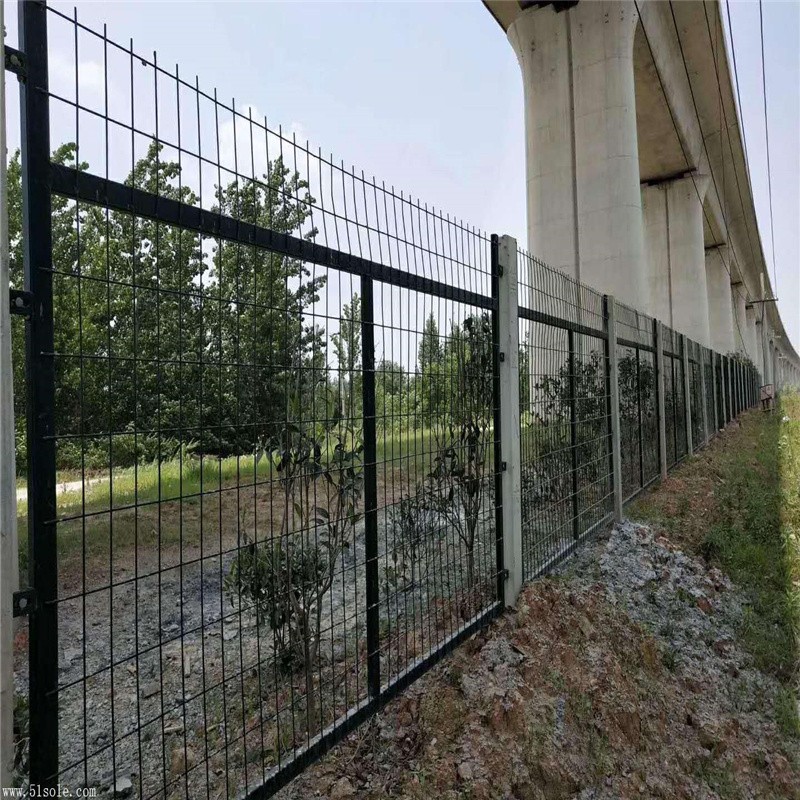

高铁桥下防护栅栏质量规格要求

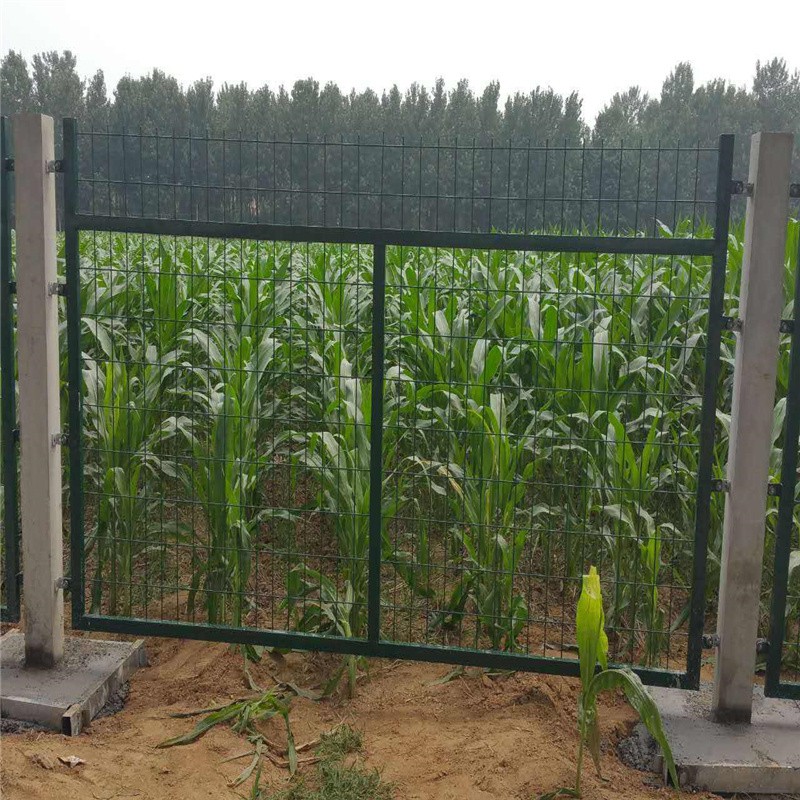

1、桥下防护栅栏主要组成：钢筋混凝士立柱金属网片防护栅栏由：钢筋混凝土立柱、金属网片及连接部件组成，防护高度1.8m。
2、立柱：立柱采用C30钢筋混凝士预制，截面尺寸 120mm*120mm， 高度2.5m。预制立时预留四个Φ12mm圆孔，安装时通过螺杆固定两侧连接板
3、金属网片：金属网片采用Q235矩管边框，规格30mm*50mm， 矩管厚度2.0mm：内部网丝采用HPB300 Φ4.0mm高线冷拔钢丝，规格75mm*150mm.
4、连接板与螺栓：立柱连接板、网片连接板采用90-折角Q235钢板，厚度4.0mm，根据不同使用位置分A、B两种形式。连接板与螺栓均采用Q235钢，并镀锌处理，镀锌量270g/m2。连接板的精度要求：长度误差≤1.0mm，亮度误差≤0.5mm， 厚度误差≤0.5mm，孔眼位置偏差=1.0mm。
5、防腐处理：金属网片及栅栏门的网片成形后应整体镀锌并进行热浸塑（ 或喷塑）处理，镀锌量270g/m2，浸塑厚度0.8mm-12mm.颜色选用墨绿色。涂层应均匀，颜色一致，表面光滑，无流柱，滴瘤，粉泡、漏铁等缺陷。网片制造精度要求：长度误差≤2.5mm，高度误差≤3.0mm。网片平整度要求：凸起成凹进值≤5.0mm。冷拔钢丝镀锌前直径误差≤0.06mm。焊接网孔误差<3.0mm。焊接网片连接板时，连接板焊接位置应严格控制在设计位置，其位置误差21.5mm。矩管边框与连接板、 网片钢丝与钢板、网片钢丝与矩管边框的焊接宜采用电阻焊、如用钎焊，应选用合适的焊条，使其变开小。焊接后应清理焊渣。对焊接产生的变形，应进行平整处理。为保证网片自身有足够的强度，网片焊接点的强度应大于1KN， 焊接点脱落数小于4%。
6、栅栏门：栅栏门根据工务、电务等设备检查和维修施工作业的需要设置。钢筋混凝土立柱金属网片防护栅栏可采用单开门或双开门两种形式。单开宽度1.5m，双开宽度3m，其网片形式与防护栅栏保持一致，并通过销铀、销铀套与立柱连接
7、连接配件：所有螺栓均采用防盗设计，由螺杆、螺帽、防盗垫圈組成，安装及拆卸需有专门工具，根据不同连接点的厚度，选用图集中不同尺寸的防盗螺栓，螺帽拧紧固定后螺栓头部采用焊机现场点焊固定，防止螺帽松动。
